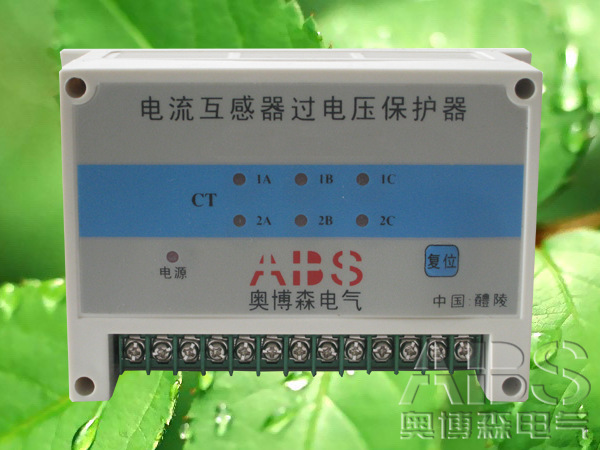

ZCTB-2電流互感器二次過電壓保護器 ZCTB-2訂購免運費
一、 保護原理:
電流互感器(CT)在電力系統中,廣泛用于一次測量與控制.電流互感器的二次側近似短路狀態,輸出極小的電壓.運行中如果二次側開路,或一次側繞組過異常電流(如雷電流、諧振電流、電容充電電流等），都會在二次測產生數千伏甚至上萬伏的過電壓。這不僅給二次側系統絕緣造成危害，還會使電流互感器過激而燒毀，甚至危及工作人員的生命安全。
電流互感器保護器是多回路保護器。安裝在機柜內。保護器本身有復位按鈕，有遠程復位端子（J1、J2)可以延伸到操作部位。
（即將其兩點短路）。時有繼電器的閉合觸點輸出（K1、K2）可以用于自動化連鎖。電源AC:85-260V；DC:100-300V,不分極性。當電流互感器因故障開路時，指示燈亮，可控硅導通（6A）保護電流互感器。
二、測試方法及原理圖:
用調壓器將電壓調至170V±10%，模擬互感器開路電壓，用燈泡模擬互感器負載，可控硅導通，燈泡亮，保護功能起作用。繼電器（K1、K2）閉合，驅動報警或聯動。用復位按鈕或J1、J2清楚記憶，釋放可控硅和繼電器。
K1、K2為繼電器輸出接點，容量為AC:250V/5A；DC：110V/2A.
三、產品技術指標：
電源 交直流85~265V 50HZ
使用環境 濕度≤85%RH
使用環境 溫度-10℃~70℃
功耗 ≤2W
正常漏電電流 ＜＜1mA
導通電壓Us 170V±10%
導通時間Ts Ts≤20mS
觸點容量 AC220V,5A
安裝方式 面板式
安裝孔徑 2.5mm
開孔尺寸 67.5*67.5mm
四、維護：
1、保護器按要求安裝后不需要調整，既可自動對電網進行保護。
2、工作指示燈亮?xí)r，說明保護器工作正常；當故障燈A、B、C亮?xí)r，說明該繞組電流互感器故障，故障排除后將其復位，即可重復使用，動作壽命可達萬次之多。
五、注意事項：
1、請勿將輸入端1、2兩腳間的電源接錯，接入380V電壓會使該裝置損壞。
2、開關柜在試驗時，與CT二次保護器未正常工作，有大電流或大電壓通過時會燒毀該裝置。
3、安裝時要斷開電源。
八、質保范圍：
1、產品本身的質量問題。
2、開箱時，設備運輸過程的損壞。
以下情況不再質保范圍內：
1、 人為破壞。
2、 水災等自然原因，人力不可抗拒等因素造成的損壞。
3、 沒有按照產品說明書資料的正確指引安裝及使用造成的損壞。
4、 超出技術指標的產品應用所造成的損壞。
5、 擅自打開設備，不在保修范圍之內。
