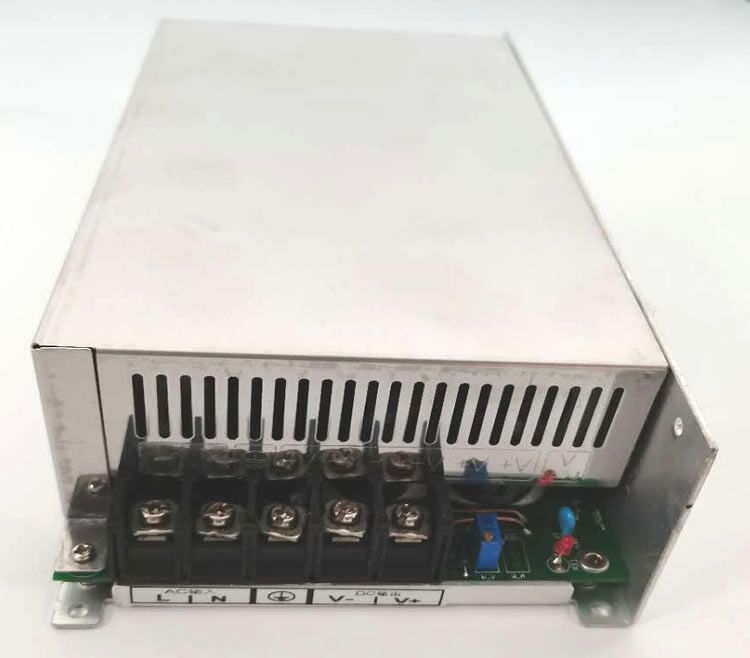

500W系列電源參數說明
| 規格說明 |
輸入電壓 |
輸出電壓 |
輸出 電流 A |
連續 電流
A |
輸出 功率 W |
連續 輸出 功率 W |
轉換 效率
% |
其它 備注 |
| S500-24/12 | 24V±15% |
12V±1-2% |
41 |
33 |
500 | 400 | 86±4% |
|
|
S500-24/24 |
24V±15% | 24V±1-2% |
20.8 |
16.6 |
500 | 400 | 86±4% |
|
| S500-24/36 | 24V±15% | 36V±1-2% |
13.8 |
11.1 | 500 | 400 | 86±4% |
|
| S500-24/48 | 24V±15% | 48V±1-2% | 10.4 | 8.3 | 500 | 400 | 86±4% |
|
| S500-24/64 | 24V±15% | 64V±1-2% | 7.8 | 6.25 | 500 | 400 | 86±4% |
|
| S500-24/100 | 24V±15% | 100V±1-2% |
5 |
4 | 500 | 400 | 86±4% |
|
| S500-24/150 | 24V±15% | 150V±1-2% |
3.3 |
2.6 | 500 | 400 | 86±4% |
|
| S500-24/200 | 24V±15% | 200V±1-2% |
2.5 |
2 | 500 | 400 | 86±4% |
|
| S500-24/220 | 24V±15% | 220V±1-2% | 2.27 |
1.8 |
500 | 400 | 86±4% |
|
| S500-24/250 | 24V±15% | 250V±1-2% |
25 |
1.6 | 500 | 400 | 86±4% |
|
| S500-24/280 | 24V±15% | 280V±1-2% |
1.78 |
1.42 | 500 | 400 | 86±4% |
|
| S500-24/300 | 24V±15% | 300V±1-2% |
1.6 |
1.3 | 500 | 400 | 86±4% |
|
| S500-24/350 | 24V±15% | 350V±1-2% | 1.42 | 1.14 | 500 | 400 | 86±4% |
|
| S500-24/400 | 24V±15% | 400V±1-2% | 1.25 | 1 | 500 | 400 | 86±4% |
|
|
|
||||||||
| 帶載率 |
建議一般負載連續工作控制在80%左右,動力電機類感性,容性,功放,電臺等負載帶載為40%左右比較好 |
|||||||
|
工作時間 |
允許24小時不間斷工作 |
|||||||
| 過載過流 |
帶載110-150%啟動 |
|||||||
| 欠壓保護 |
18-20V以下啟動 |
|||||||
| 過壓保護 |
30-32V以上啟動 |
|||||||
| 空載功耗 | <3W | |||||||
| 空載電流 | <0.2A | |||||||
|
過載保護 |
過載105%～135%進入保護范圍 | |||||||
| 啟動時間 |
1-2S （軟啟動） |
|||||||
|
抗震性 |
10～500Hz,2G 10秒/1周期，共60分鐘，各軸 | |||||||
| 耐壓 | 輸入輸出間：1.5KVAC,輸入與外殼：1.5KVAC輸出與外殼：0.5KVAC | |||||||
|
隔離情況 |
輸入與輸出隔離狀態； | |||||||
| 隔離電阻 | 輸入輸出間，輸入與外殼，輸出與外殼：500VDC/100M Ohms | |||||||
| 工作溫/濕度 | -30℃～+65℃,20%～90%RH | |||||||
| 儲存溫/濕度 | -40℃～+85℃,10%～95%%RH | |||||||
| 外形尺寸 | 238*124*65mm | |||||||
|
外殼材料 |
鋁合金 |
|||||||
| 整機凈重 | 0.8Kgs | |||||||
| 安全標準 |
測試標準：EN55015 EN61547 EN61000-3-2 EN6100-3-3 編號：SHBST2011101811YEC-1 |
|||||||
| EMC標準 |
測試標準：EN61347-1 EN61347-2-13 編號：SHBST2011101811YEC-2 |
|||||||
