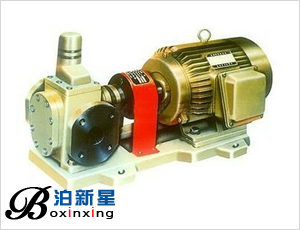

YCB圓弧泵
YCB系列圓弧泵主要用于各種機械設備中的潤滑系統中輸送潤滑油，適用于輸送粘度為5×10-6～1.5×10-3m2/s (5-1500cSt)，溫度在300℃以下的具有潤滑性的油料。不銹鋼圓弧泵，可輸送無潤滑性的油料、飲料、低腐蝕性的液體。銅輪圓弧泵可輸送低內點液體，如汽油、苯等。本系列泵除配置普通電機外，還可根據用戶需要配置同規格的防爆電機。
YCB圓弧泵在輸油系統中可用作傳輸，增壓泵；
在燃油系統中可用作輸送，加壓，噴射的燃油泵；
在液壓傳動系統中可用作提供液壓動力的液壓泵；
在一切工業領域中，均可作潤滑油泵用。
YCB系列圓弧齒輪泵采用了國際上被認為輸送泵最先進的一點連續接觸齒輪，即雙圓弧加正弦曲線復合成齒形，可徹底淘汰漸開線齒輪輸送泵。曾獲國家級重大科技成果項目，并獲國家教委科技進步三等獎。圓弧齒輪在兩嚙合齒廓間為一點連續接觸，不會產生困油現象，徹底解決了漸開線齒輪泵因困油現象導致泵的振動、噪聲、軸承負載增大等現象。因此圓弧齒輪泵具有效率、噪聲低，并具有良好的節能效果。
本系列齒輪泵主要有齒輪、軸、泵體、泵蓋、軸承套、軸端密封等組成。齒輪采用雙圓弧正弦曲線齒形制造。它與漸開線齒輪相比最突出的優點是齒輪嚙合過程中齒廓面沒有相對滑動，所以齒面無磨損，運轉平穩，無因液現象，噪音低、壽命長、效率高。該泵擺脫了傳統設計的束縛，使得齒輪泵在設計、生產和使用上進入了一個新的領域。
泵設有安全閥作為超載保護，安全閥全回流壓力為泵額定排出壓力的1.5倍。也可在允許排出壓力范圍內根據實際需要另行調整。但注意本安全閥不能作減壓閥長期工作，需要時可在管路上另行安裝。
泵軸端密封設計為兩種形式，一種為機械密封，一種是填料密封，可根據具體使用情況和用戶要求確定。
圓弧泵，圓弧齒輪泵，YCB圓弧泵，銅輪圓弧泵，不銹鋼圓弧泵
型號 |
流量
Q |
轉速
n r/min |
排出壓力
p Mpa |
必需汽
蝕余量 r m |
效率
η % |
電動機
|
||
m3/h
|
頻率
Hz |
功率KW
|
型號
|
|||||
YCB0.6-0.6
|
0.6
|
910
|
0.6
|
5.5
|
32
|
50
|
0.75
|
Y90S-6
|
1.0
|
1390
|
50
|
0.75
|
Y80L2-4
|
||||
0.7
|
1130
|
60
|
0.75
|
Y90S-6
|
||||
1.2
|
1710
|
60
|
0.75
|
Y80L2-4
|
||||
YCB0.6-1.6
|
0.6
|
910
|
1.6
|
7.0
|
70
|
50
|
1.1
|
Y90L-6
|
1.0
|
1400
|
50
|
1.5
|
Y90L-4
|
||||
0.7
|
1130
|
60
|
1.1
|
Y90L-6
|
||||
1.2
|
1710
|
60
|
1.1
|
Y90S-4
|
||||
