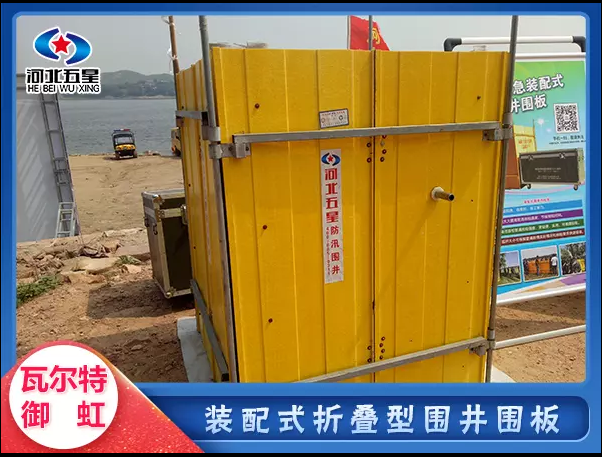

組合式圍井主要由單元圍網（4×40國標角鐵、規格為1.0m×1.2m）、固定樁（連接和固定單元圍網，為ф 21mm 的鍍鋅鋼管，每條1.5m<有30公分為樁柱>）、排水系統(排水系統由帶堵頭排水管件構成，主要作用為調節 圍井內的水位)和止水系統(單元圍板間采用彈性橡膠塹，用于防止單元圍板間漏水) 4 部分組成。 圍井大小 可根據管涌險情的實際情況和搶險要求組裝，一般為管涌孔口直徑的 8~10 倍，圍井內水深由排水系統調節 。 裝配式圍井主要用于搶護堤防和大壩的管涌破壞險情。它的主要作用是抬高堤防管涌孔口處的水位，減少江 河水位（上游）與管涌孔口處的水位差和水力坡降，抑制堤防管涌破壞的進一步發展。它既可搶護單個管涌 ，也可搶護管涌群。 主要特點 裝配式圍井突破了傳統構筑圍井的思維模式，摒棄了傳統的圍井材料、結構和施工工藝，是一種全新、快捷 、廉價、環保型防汛搶險器材。具有施工高效快捷，裝配靈活，適應性強，便于儲運，造價低廉，可重復使 用，綠色環保等特點。 防汛裝配式圍井是由單元圍板現場裝配而成，主要用于搶護堤壩管涌破壞險情，具有搶護速度快、效果好和 可重復利用等優點,為國家防汛儲備物資。該項成果已獲得國家發明和實用新型。 裝配式圍井主要由四部分組成。 （1）單元圍板：單元圍板是裝配式圍井的主要組成部分。單元圍板主要由擋水板、密封條、連接件等三部分組成。擋水板為高強玻璃鋼板，具有抗拉和抗沖擊強度高等優點；三個連接孔為7mm，與三個鉚螺母聯接，以便連接單元圍板；圍板成六邊形配置，每面設置一個排水孔，排水孔直徑應為25mm，排水孔距離面板上緣150 mm－200 mm （2）拐角面板：兩面夾角為120°， 它的主要作用是連接和固定單元圍板，使得面板轉向，是封閉圍井的前提。 （3）排水系統：排水系統由帶堵頭排水管件構成，主要作用為調節圍井內的水位。 （4）止水系統：單元圍板間采用彈性橡膠塹，用于防止單元圍板間漏水。 （5）過濾系統：控制管涌流動的土顆粒，使之恢復穩定。 |
