變電構架設計依據
《鋼結構設計規范》
《建筑地基基礎設計規范》
《變電站建筑結構設計技術規程》
《220~750kv變電站設計技術規程》
《變電構架設計手冊》
《750kv變電所構支架制作安裝及驗收規范》
《架空送電線路桿塔結構設計技術規定》
《輸變電鋼管結構制造技術規定》
《輸電線路鐵塔制造技術條件》
變電構架結構型式
變電構架主要有以下幾種型式：
1)環形截面鋼筋混凝土構架
環形截面鋼筋混凝土構架人字柱采用鋼筋混凝土結構，梁采用三角形角鋼格構式結構，在電壓等級較低，荷載不大，使用年限要求不高的變電站中使用，主要特點是***投資較低;但混凝土易產生裂縫、老化，從而引起鋼筋銹蝕?，F(xiàn)我省變電站新建工程已不在應用。
2)薄壁離心鋼管混凝土構架
此類結構解決了普通鋼筋混凝土環形桿普遍存在的裂縫、易老化、鋼筋銹蝕等問題。但鋼管變形時，易與內層混凝土脫離，使得二者不能協同工作，對結構不利。
3)普通鋼管人字柱結構
該結構由a型鋼管構架柱和三角形斷面格構式鋼梁組成，梁柱采用鉸接，縱向設置端撐，結構體系為帶支撐的連續排架。構架柱采用普通鋼管，鋼梁弦材均采用角鋼，梁、柱桿段之間連接采用法蘭連接，梁腹桿采用螺栓連接，安裝、加工和運輸方便。
4) 多邊形鋼管結構
多邊形鋼管結構由a型等截面或變截面 多邊形鋼管構架柱和單桿式 多邊形鋼管鋼梁組成，梁柱采用剛接，縱向設置端撐，結構體系為有支撐連續剛架。

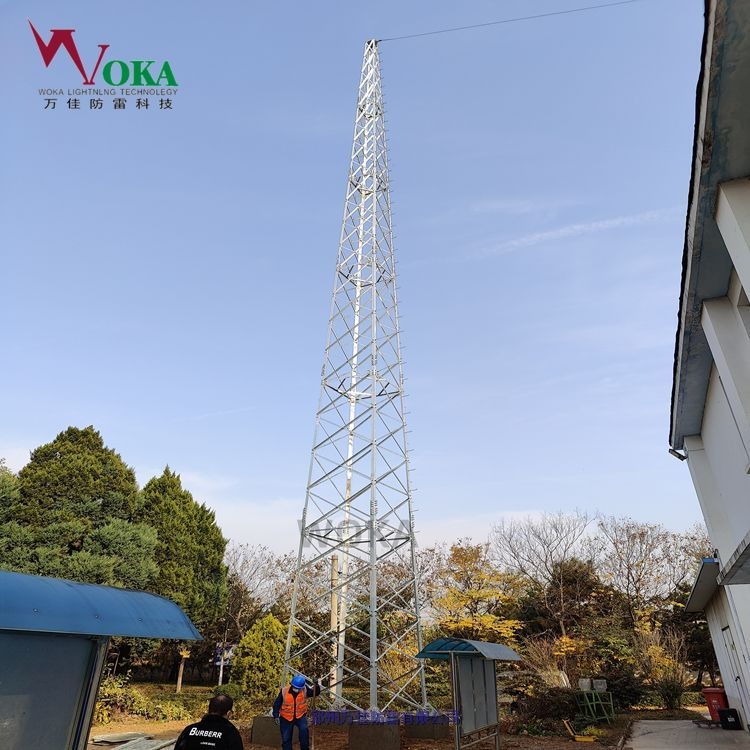

5)格構式角鋼(鋼管)結構
格構式鋼結構構架由矩形斷面格構式柱和矩形斷面格構式鋼梁組成，梁柱主材鉸接連接，結構體系為無支撐連續剛架。格構柱多為自立式結構，兩端不設置端撐，其優點在于其整個結構均由型鋼組成，節點采用螺栓連接，構件自重小，制作、運輸方便;缺點是構件種類和數量較多給現場拼裝帶來許多不便，安裝周期較長。
