產品簡介

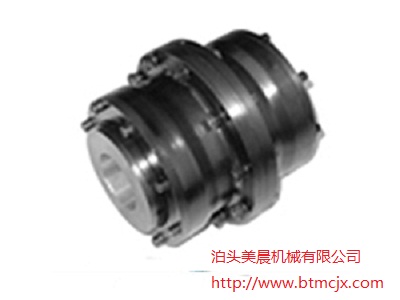

鼓形齒式聯軸器

產品價格：￥100

上架日期：2011-12-26 11:26:43

產地：河北省泊頭市

發貨地：河北省泊頭市

供應數量：不限

最少起訂：1套

瀏覽量：758

點擊詢價 QQ洽談

資料下載：暫無資料下載

其他下載：暫無相關下載

詳細說明

GICL型-鼓形齒式聯軸器 (JB/T 8845.3-2001)替代 (JB/T 8845.3(2)-1999)

　　Ｉ型－密封端為分離型，齒間距較大，可以允許較大的徑向位移，可與Ｙ、Ｊ１、Ｚ１型軸伸聯接。
　?、?/strong>型－密封端為整體型，齒間距小，相對允許徑向位移小，結構緊湊，轉動慣量小，可與Ｙ、Ｊ１型軸伸聯接。
　　鼓形齒式聯軸器齒式聯軸器在工作時，兩軸產生相對角位移，內外齒的齒面周期性作軸向相對滑動，必然形成齒面磨損和功率消耗，因此，齒式聯軸器需在有良好和密封的狀態下工作。齒式聯軸器徑向尺寸小，承載能力大，常用于低速重載工況條件的軸系傳動，高精度并經動平衡的齒式聯軸器可用于高速傳動，如燃汽輪機的軸系傳動。由于鼓形齒式聯軸器角向補償大于直齒式聯軸器，國內外均廣泛采用鼓形齒式聯軸器 。鼓形齒式聯軸器屬于剛撓性聯軸器，齒式聯軸器是由齒數相同的內齒圈和帶外齒的凸緣半聯軸器等零件組成。外齒分為直齒和鼓形齒兩種齒形，所謂鼓形齒即為將外齒制成球面，球面中心在齒輪軸線上，齒側間隙較一般齒輪大，鼓形齒聯軸器可允許較大的角位移（相對于直齒聯軸器），可改善齒的接觸條件，提高傳遞轉矩的能力，延長使用壽命。有角位移時沿齒寬的接觸狀態。具有徑向、軸向和角向等軸線偏差補償能力，具有結構緊湊、回轉半徑小、承載能力大、傳動效率高、噪聲低及維修周期長等優點，特別適用于低速重載工況，如冶金、礦山、起重運輸等行業、也適用于石油、化工、通用機械等各類機械的軸系傳動．鼓形齒式聯軸器的特點(與直齒式聯軸器相比有以下特點) ：1、承載能力強。在相同的內齒套外徑和聯軸器最大外徑下，鼓形齒式聯軸器的承載能力平均比直齒式聯軸器提高15～20％2、角位移補償量大。當徑向位移等于零時，直齒式聯軸器的許用角位移為1o，而鼓形齒式聯軸器的許用角位移為1o30'，提高50％。在相同的模數、齒數、齒寬下，鼓形齒比直齒允許的角位移大,3、鼓形齒面使內、外齒的接觸條件得到改善，避免了在角位移條件下直齒齒端棱邊擠壓，應力集中的弊端，同時改善了齒面摩擦、磨損狀況，降低了噪聲，維修周期長。4、外齒套齒端呈喇叭形狀，使內、外齒裝拆十分方便。5、傳動效率高達99.7%。基于經上特點，目前，國內外已普遍以鼓形齒替代直齒式聯軸器。
我公司生產的鼓形齒式聯軸器品種規格齊全，型號有：GⅠCL、GⅠCLZ型—鼓形齒式聯軸器 (JB/T 8845.3 — 2001)
GⅡCL、GⅡCLZ型—鼓形齒式聯軸器 (JB/T 8845.2 — 2001)
GCLD 型—鼓形齒式聯軸器 (JB/T 8845.1 — 2001)
WGP 型—帶制動盤鼓形齒式聯軸器( JB/T7001 — 93)
WGC 型—垂直安裝鼓形齒式聯軸器(JB/T7002 — 93)
WGZ 型—帶制動輪鼓形齒式聯軸器(JB/T7003 — 93)
WGT 型—接中間套鼓形齒式聯軸器(JB/T7004 — 93)
TGL 型—尼龍內齒圈鼓形齒式聯軸器 ( JB/T5514 — 91)
WGJ 型—接中間軸鼓形齒式聯軸器(JB/T8821 — 1998)
NGCL 型—帶制動輪型( JB/ZQ4644 — 97)
NGCLZ 型—帶制動輪型 (JB/ZQ4645 — 97)
WG 型—帶制動輪型 (JB/ZQ4186 — 97)
CL型齒式連軸器 （JB/ZQ 4218-86）
CLZ型齒式連軸器 （JB/ZQ 4218-86）
NL 型—尼龍內齒圈鼓形齒式聯軸器 (DB 3202-87)

GICL型-鼓形齒式聯軸器基本參數和主要尺寸

型號

公稱扭矩Tn(N.m)

許用轉速[n](r/min)

軸孔直徑d1,d2,dz

軸孔長度

D

C

C1

C2

轉動慣量
Kg.m2

重量
Kg

Y

Z1,J1

L

GICL1 630 4000 16 18 19 42 - 125 20 - - 0.009 5.9

20 22 24 52 38 - 24

25 28 62 44 10 - 19

30 32 35 38 82 60 2.5 15 22

GICL2 1120 4000 25 28 62 44 144 10.5 - 29 0.02 9.7

30 32 35 38 82 60 12.5 30

40 42 45 48 112 84 2.5 13.5 28

GICL3 2240 4000 30 32 35 38 82 60 174 3 24.5 25 0.047 17.2

40 42 45 48 50 55 56 112 84 17 28

60 142 107 35

GICL4 3600 4000 32 35 38 82 60 196 14 37 32 0.091 24.9

40 42 45 48 50 55 56 112 84 28

60 63 65 70 142 107 3 17 35

GICL5 5000 3300 40 42 45 48 50 55 56 112 84 224 3 25 28 0.167 38

60 63 65 70 71 75 142 107 20 35

80 172 132 22 43

GICL6 7100 3000 48 50 55 56 112 84 241 6 35 35 0.267 48.2

60 63 65 70 71 75 142 107 20 35

80 85 90 172 132 4 22 43

GICL7 10000 2680 60 63 65 70 71 75 142 107 260 4 35 35 0.453 68.9

80 85 90 95 172 132 22 43

100 212 167 48

GICL8 14000 2500 65 70 71 75 142 107 282 5 35 35 0.646 83.3

80 85 90 95 172 132 22 43

100 110 212 167 48

GICL9 18000 2350 70 71 75 142 107 314 10 45 45 1.036 110

80 85 90 95 172 132

100 110 120 125 212 167 5 22 43

49

GICL10 31500 2150 80 85 90 95 172 132 346 5 43 43 1.88 157

100 110 120 125 212 167 22 49

130 140 252 202 29 54

GICL11 40000 1880 100 110 120 125 212 167 380 6 29 49 3.28 217

130 140 150 252 202 54

160 302 242 64

GICL12 56000 1680 120 125 212 167 442 6 57 57 5.08 305

130 140 150 252 202 29 55

160 170 180 302 242 68

GICL13 80000 1530 140 150 252 202 482 7 54 57 10.06 419

160 170 180 302 242 32 70

190 200 352 282 80

GICL14 112000 1300 160 170 180 302 242 520 8 42 70 16.774 594

190 200 220 352 282 32 80

GICL15 160000 1180 190 200 220 352 282 580 10 34 80 26.55 783

140 150 410 330 38 -

GICL16 250000 1000 200 220 352 282 680 10 58 80 52.22 1134

240 250 260 410 330 38 -

280 470 380 38

GICL17 280000 980 220 352 282 720 10 74 80 69 1305

240 250 260 410 330

280 300 470 380 39 -

GICL18 355000 900 240 250 260 410 330 775 10 46 - 96.16 1626

280 300 320 470 380 41 -

GICL19 450000 830 260 410 330 815 10 67 - 115.6 1773

280 300 320 470 380 41

340 550 450

GICL20 500000 790 280 300 320 470 380 855 13 44 - 167.41 2263

340 360 550 450

GICL21 630000 750 300 320 470 380 915 13 59 - 215.7 2593

340 360 380 550 450 44

以上是GICL型鼓形齒式聯軸器的詳細信息，如果您對此鼓形齒式聯軸器的價格、廠家、型號、圖片有什么疑問，請聯系我們獲取此聯軸器的最新信息。
