斷鉆頭取出器、去除機EDM-VLA
一. (EDM—VLA/B)型斷鉆頭取出器、去除機適用范圍：1．去除折斷在工件中的各種直徑的絲錐、鉆頭、絞刀、螺釘、塞規等工具、刀具。2．可在各種大小、形狀的工件上加工。3．工件上各種角度位置的加工。4．加工非精度要求孔。
二. 斷鉆頭取出器、去除機使用注意事項：1．加工時不得用手同時接觸電極和工件，以免觸電。
2．電極軸線應與加工孔的端面基本垂直，主機和工件均要吸住(夾固)可靠。
3．本機采用正極加工方法(即電極為負，工件為正)用電線(正極)鱷魚夾子夾住工件。4．本機應安放于通風處。如果環境溫度較高時，應外加通風降溫措施，油液面要高出工件最高點20mm以上，以防液面過低加工時起火。三.斷鉆頭取出器、去除機使用方法：1．由加工情況制造電極形狀和尺寸，電極材料采用黃銅絲、黃銅棒和銅管等。2．工作液為煤油、自來水等。采用煤油一定要注意液面位置、液體溫度等，以免起火。產品名稱: 斷鉆頭取出器、取出機EDM-VLB

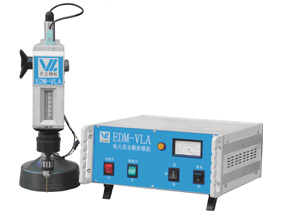

產品型號: EDM-VLA
產品特點: 斷鉆頭取出器、取出機EDM-VLB適用于生產過程中折斷絲錐、鉆頭的去除，機頭任意旋轉，可加工直徑孔、斜孔、大跨距孔等，特別方便于大工件折斷絲錐、鉆頭的去除。該設備體積小，使用方便，操作簡單，穩定可靠，適用范圍廣，可在合金鋼、淬火鋼、硬質合金等難以加工的材料上穿孔、擴孔；可配用不同形狀的電極加工異性孔、槽以及在軋輥上刻字、打標記等。斷鉆頭取出器、去除機主要參數：
|
產品型號 |
EDM-VLA |
| 主軸行程 | 60/80mm |
| 主軸輔助行程 | 150mm |
| 電極直徑范圍 | 0.6~6.0mm |
| 工作電流 | 5~~6A |
| 輸入電源（單項） | 220V50Hz(60Hz) |
| 輸入功率 | 200W 或 400W |
| 工作液 | 煤油或皂化液 |
| 機身重量 | 8.2kg |
| 電器箱重量 | 10.4kg |
取各種大小斷絲錐的的示意圖見下圖:
