DS-JD面板型接地短路故障指示器系統原理

隨著環網開關柜及電纜分支箱在電網中的大量使用，如何及時查找電纜故障區段 這一問題顯得愈加突出。DS-JD短路和接地故障指示器為解決這一問題提出來供了最 佳途徑。
DS-JD短路和接地故障指示器是配套安伏10KV-35KV配電網絡系統中的環網開關柜及電纜分支箱上，用于指示相應電纜區段的相間短路和單相接地故障。如下工作原 理圖所示，當環網系統出現短路或接地故障時，斷路器A和故障點之間的所有故障指示器都通過了故障電流，指示器檢測故障電流后，主機指示燈閃爍并報警。而故障點 到常開點之間的指示器由于水通過故障電流，所以處于正常狀態（無閃爍、無報警）。
線路檢修人員根據指示燈的閃爍與否即可迅速斷送出故障區段。
如圖所示，故障出現在3號和4號環網柜之間，因此，斷開3號柜的負荷開關，再合上斷路器A，則1，2，3號環網柜及其分支系統即恢復供電，而4，5號柜的共供電，則通過合上6號常開點來實現。這樣被隔離開的僅僅是一段故障電纜，從而保證所有的負荷可及時恢復供電。
使用故障指示器查找故障區段的速度和效率遠遠超過傳統的兩分法和分合閘試供電法，而且沒有這些傳統方法帶來的風險（如絕緣實驗可能造成的傷害事故），是提高供電可靠性的一種方法。

整機工作原理

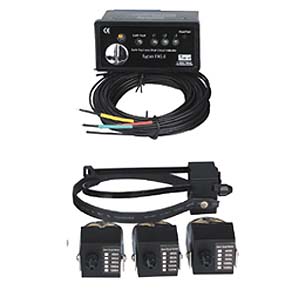

DS-JD由主機，三個短路故障傳感器，一個接地故障傳感器及光纖信號線組成。
傳感器檢測短路故障電流和接地故障電流 ，并傳輸級主機。傳感器內部有故障的觸發點，當傳感器檢測到電漢脈沖值高于預設值時，信號傳輸給主機，并且主機內CPU 判斷故障波形及故障脈動沖的脈沖寬度（即故障延遲時間），如果信號也達到預設值，主機上相關的LED就會閃爍以顯示故障(如圖)。
短路故障傳感器：設置有故障電流觸發電路的短路電流互感器，當檢測到故障電流時通過光纖將信號傳輸夷主機。接地故障傳感器：設置故障電流觸發電路的零序電流互感器，當電纜出現單相接地故障，導致三相電流矢量總和不為零時，傳感器檢測到故障并將信號輸給主機。

訂購須知：本圖片及其它信息權供參考用，如有變動不另行通知，購買前請來電詳細咨詢。

產品型號名稱：DS-JD接地短路故障指示器

標簽：DS-JD，接地短路故障指示器
