l 內藏式雙文丘里管的換代產品
l 壓損小、精度更高、測量范圍更寬
1. 用途及特點

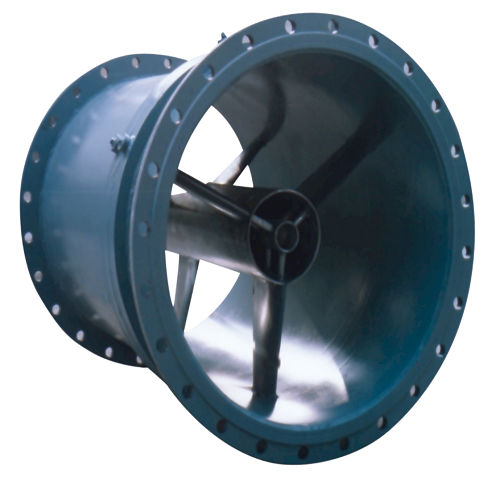

BYW－FX亞音速復式文丘里管是內藏式雙文丘里管的換代產品，是經過對本公司產品內藏式雙文丘里管的大量風洞試驗數據的研究總結，從而更完善了該產品的計算軟件和結構設計。在此基礎上推出了BYW－FX亞音速復式文丘里管。因此它具有內藏式雙文丘里管的一切優點，且具有更高的精度和更寬的測量范圍。并已標準化。其用途范圍與內藏式雙文丘里管相同。
2. 結構及工作原理
2.1 工作原理與內藏式雙文丘里管相同
|
2.2傳感器結構簡圖
亞音速復式文丘里管傳感器結構簡圖
3．主要技術數據
3.1測量范圍
a 圓形截面管道公稱通徑:
DN=300 mm～6000mm
b 矩形截面管道寬×高:W×H(mm) =300×300～6000×6000以及寬、高不等的矩形管道
c 其它公稱直徑DN相同的幾何截面管道
d 公稱壓力：PN ≤6.4Mpa
e 工作溫度： ＜ 900℃
f 差壓值：(0～100} KPa
g 重復測量誤差（穩定度）：±10Pa
h 精度等級：0.25級 0.5級
i 傳感器接管尺寸：焊接鋼管G3/4"
j 材料：管道：碳鋼或按用戶要求
傳感器：1Cr18Ni9Ti或其它材料
3.2 號表示方法
BYW－FX－□□□□
BYW－FX－亞音速復式文丘里管; □□□□－公稱通徑
