l 上、下游直管段短
l 壓力損失小、測量精度高
l 可測量有懸浮物的流體流量
1. 用途及特點
BYW－W（T、J）標準文丘里管用于測量封閉管道中單相穩定流體（液體、氣體或蒸汽）的體積流量。按ISO5167及GB/T2624—93標準設計制造。
在所有標準節流裝置中它所要求的上、下游直管段最短，且壓力損失最小，性能穩定、維護方便，但一般不在高溫高壓的情況下使用。
It
2.結構

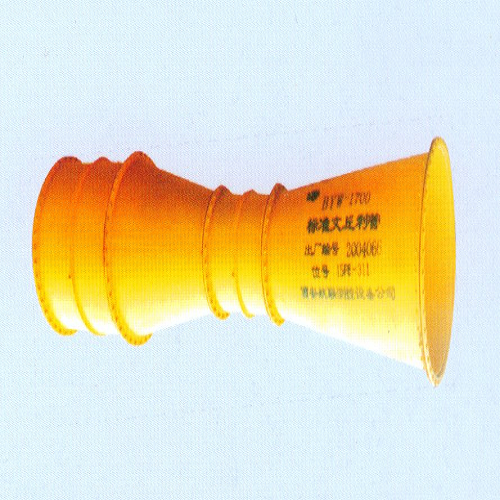

標準文丘里管外形圖如圖1所示，它是由入口圓筒段A、圓錐收縮段B、圓筒形喉部C和圓錐擴散段E組成。圖2為環室取壓的結構（矩形文丘里管均有取壓環室）。
3．主要技術數據
3.1 測量范圍 （見下表）
|
種類 |
公稱通徑 DN（mm） |
孔徑比 （β=d/D） |
雷諾數 |
材料 |
備注 |
|
粗鑄收斂段 文丘里管 |
100～800 |
0.3～0.75 |
2×105～2×106 |
鑄鐵 |
|
|
機械加工收斂段文丘里管 |
50～350 |
0.4～0.75 |
2×105～2×106 |
碳鋼或不銹鋼 |
|
|
粗焊鐵板收斂段文丘里管 |
200～2800 |
0.4～0.7 |
2×105～2×106 |
碳鋼或不銹鋼 |
|
3.2 標準文丘里管型號表示方法：
a . ＢＹＷ—W（J、T）－□□□□
ＢＹＷ—節流裝置 W（J、T）—節流元件形式 □□□□－管道內徑
b . 節流元件形式表示方法（見表2）
表2
|
代 號 |
表 示 名 稱 |
|
W |
粗鑄收斂段標準文丘里管 |
|
J |
機械加工收斂段標準文丘里管 |
|
T |
粗焊鐵板收斂段標準文丘里管 |
