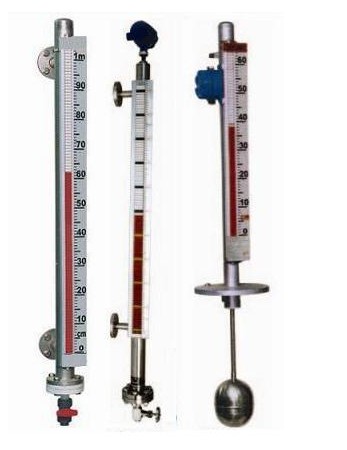

該系列磁性液位計可以做到高密封，防泄漏和適應高壓高溫、腐蝕性條件下的液位測量，具有可靠的安全性，它彌補了玻璃板(管)液位計指示不清晰，易破碎的不足，不受高、低溫度劇變的影響，不需多組液位計的組合。全過程測量無盲區，顯示醒目、讀數直觀，且測量范圍大。特別是現場指示部分，由于不與液體介質直接接觸，所以對高溫、高壓、高粘度、有毒有害、強腐蝕性介質，更顯其優越性。該系列側裝式磁翻柱液位計可廣泛適用于電力、石油、化工冶金環保、船舶、建筑、食品等各行業生產過程中的液位測量與控制。
l 產品特點
1. 比傳統的玻璃管，板式液位計具有更高的可靠性、安全性、先進性、實用性。
2.
側裝式磁翻柱液位計的最顯著特點是液體介質與指示器完全隔離，所以在任何情況下都非常安全、可靠、耐用，而且各種型號的液位計配上液位報警、控制開關，可實現液位或界位的上、下限越位報警，控制或連鎖。
3. 配上靜壓式液位變送器或干簧-電阻式液位變送器，可將液位，界位信號轉換成二線制4-20mADC標準信號，實現遠距離指示、檢測、記錄與控制。
l 技術參數
1. 測量范圍：300mm～6000mm（＞6000mm）
2. 安裝形式:側面安裝;頂部安裝;底部安裝.訂貨時請說明.
3. 本體材質：不銹鋼、工程塑料、玻璃鋼、聚四氟、316等
4. 儀表結構：側裝、頂裝及保溫夾套型
5. 顯示方式：1.現場直讀; 2.上下限報警(輸出信號:常開或常閉);
6. 遠程傳輸：輸出信號4—20mA
7. 連接方式：螺紋連接、法蘭連接等
8.
介質溫度：-20℃～150℃、150℃～500℃
9. 測量精度：≤±10mm.
10. 介質密度：液位：ρ≥0.5g/cm3
界位：ρ1-ρ2≥0.25g/cm3
11. 公稱壓力：0～2.45Mpa、2.45Mpa～9.6Mpa
12. 防護等級：IP65
13. 電源引入口：M20×1.5（內螺紋）
14. 防爆形式、防爆標志:隔爆型:dIIBT4
l 選型指南
YHZ-661□ □ □ □-□□□-□ A:底部排泄閥
① ② ③ ④ ⑤ ⑥ ⑥ 其他選項 En：接線盒性磁性開關（n表示開關數量）
F:遠傳型
H：防爆接線盒性
⑤測量范圍
④ 耐壓 A:常壓型：0-3MPa
B:高壓型：0-10 MPa
③ 工作溫度 A:常溫：-20-150℃
B:高溫：200℃
②結構 1.標準型 C:-20-80℃（防腐型）
2.防腐型
①安裝方式 A:側面安裝 3.內襯防腐型
B：頂裝
l 安裝注意事項
1. 用戶設備上的連接法蘭螺栓孔方向與液位計上法蘭螺旋孔方向一致
2. M表示沉筒距，介質比重越小，浮球越長，沉筒距就越大，反之越小
3. 液位計周圍不能有到導磁體靠近，否則會直接影響液位計正常工作
4. 液位計安裝完畢投入運行時，應讓液體平穩的進入主導管，避免液體帶著浮球急劇上升，造成磁翻柱翻轉失靈或指示不準（此時，可用磁鋼進行校正，讓液位以下全部顯示紅色，液位以上全部顯示白色）
