SXK-003-TR狀態指示儀 SXK-003-TR型開關狀態綜合指示儀 說明書
產品概述:

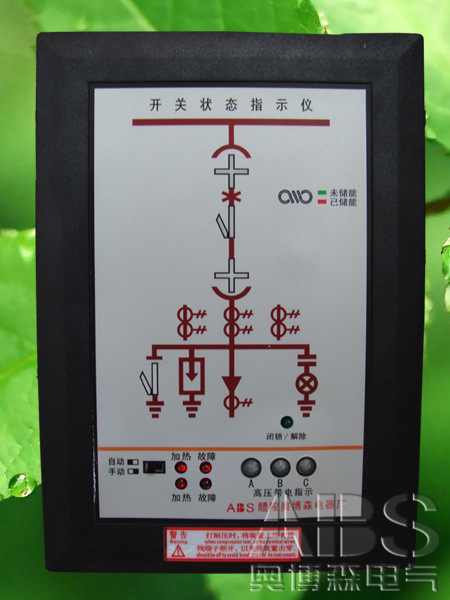

它集成了一次回路模擬圖、斷路器位置、開關狀態、接地閘刀位置、彈簧儲能狀態、高壓帶電指示、高壓帶點閉鎖及溫、濕度控制等多功能于一體，指示功能可分可合，用戶選用時只要提供一次方案圖即可。另外產品還可以根據用戶的要求實現回路電量參數及溫、濕度等控制功能產品一體化布局配套裝備于開關柜，這將簡化過去開關柜的面板布局。它將取代現有的一次回路模擬指示牌、電磁式開關狀態指示器、接地指示器等多種控制、指示裝置，同時選配通訊功能，可將所有開關狀態和溫濕度情況上傳至監控中心。
該系列產品主要用于各種高低壓開關柜，用戶選用時只要提供一次方案圖即可。
斷路器位置指示（無源觸點輸入）：
手車柜 試驗位置觸點閉合時綠色模擬條 1 ①、3 ①亮； 工作位置觸點閉合時紅色模擬條 1 ②、 3 ②亮；
固定柜 上隔離刀觸點斷開綠色模擬條 1 ①亮；閉合時紅色模擬條 1 ②亮；
下隔離刀觸點斷開綠色模擬條 3 ①亮；閉合時紅色模擬條 3 ②亮；
斷路器狀態指示（無源觸點輸入）：
分閘時觸點斷開 2 ①綠色模擬條亮；合閘時觸點閉合 2 ②紅色模擬條亮
接地閘刀位置指示（無源觸點輸入）：
4 ①綠色模擬條亮表示接地?cái)嚅_(kāi)； 4 ②紅色模擬條亮表示接地合閘
彈簧儲能指示（無源觸點輸入）：
5 綠色彈簧燈亮表示未儲能觸點斷開； 5 紅色彈簧燈亮表示已儲能觸點閉合
注：以上接點信號均來自斷路器的輔助接點，在失電狀態下所有的發光指示均不亮。
