HS-WTB微機消諧裝置 HS-WTB消諧裝置 HS-WTB接線圖 一、概述 二、適用條件 消諧器需注意事項： 更多相關產品請查看：

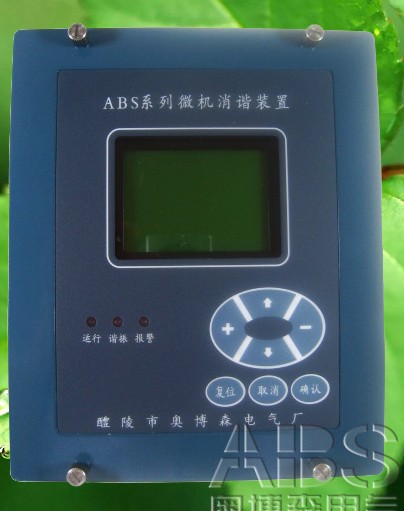

微機智能消諧裝置將微機技術用于電網消諧，利用計算機快速、準確的數據處理能力實現快速傅里葉分析，其選頻準確。通過對PT電壓的采集，對電網諧振時的各種頻率成份能快速分析，準確的辨別出：接地故障、PT斷線和諧振故障。如果是電網諧振，微機控制器發出指令使消諧電路投入，實現快速消諧。本裝置對各種高頻、低頻和工頻諧振均準確判斷，動作迅速，較完善地解決了電力系統中電網的消諧問題，并能記錄發生的故障以及故障發生的時間。本裝置可廣泛應用于發電廠、變電站及鋼鐵、煤炭、石油化工等大型廠礦企業的電力系統。
1、適用于戶內及戶外；
2、環境溫度-40℃～+60℃；
3、系統頻率：50Hz，60Hz
4、海拔高度不大于3000m；
5、地震裂度8度以下地區。
6、大氣中無嚴重污穢及浸蝕性介質的場所；
7、串接于交流6～35kV非有效接地系統PT一次繞阻中性點與地之間， 在一個系統中接有多臺電壓互感器時，應每臺互感器的三相高壓繞阻中性點裝一臺消諧器， 才能有效地限制弧光接地過電壓和消除鐵磁諧振。
1、消諧器在運輸、儲存、開箱和安裝時， 應直立放置，不得傾斜，躺臥和受沖擊、碰撞。安裝使用前，應放在清潔干燥的房間內，不要受腐蝕性氣體或液體浸蝕。
2、消諧器在投入運行前或運行1-2年后， 應做預防試驗， 其項目為：測量每臺消諧器的直流殘壓，所加電壓脈動系數不大于1.5%，其值應符合表中規定。
3、在日常運行中，由于單項接地或負載不對稱等其它原因造成三項電壓不對稱， 這時消諧器上有一定電壓，運行人員勿直接接觸。
4、用戶不得隨意拆開產品。
