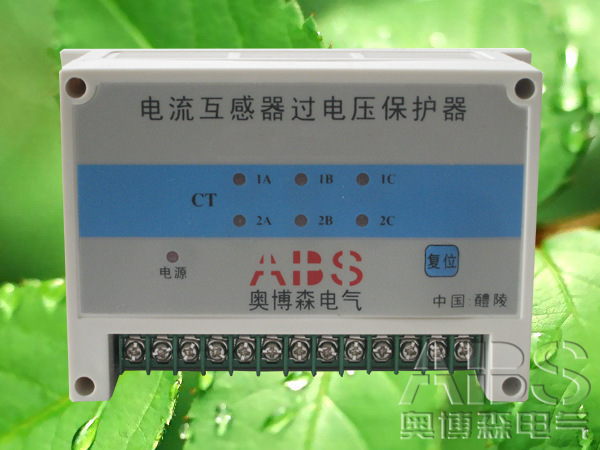

HCSB-2Z電流互感器過電壓保護器 HCSB-2Z過電壓保護器 技術參數
產品概述
電流互感器（CT）在電力系統中，廣泛應用于一次測量與控制。在正常工作時，互感器二次測處于近似短路狀態，輸出電壓很低。當二次繞組開路或一次繞組流過異常電流（如雷電流、諧振過電流、電容充電電流、電感啟動電流等），都會在二次側產生數千伏甚至上萬伏的過電壓。這不僅給二次系統絕緣造成危害，還會使互感器過激而燒損，甚至危及工作人員的生命安全。使用CTB系列電流互感器過電壓保護器就能夠有效防止因電流互感器二次側開路引起的事故。
產品用途
CTB保護器主要用于各種CT二次側的異常過電壓保護。保護器接于二次繞組兩端，正常運行時漏電極小，成高阻狀態。當發生異常過電壓時，保護器迅速動作而短路，面板上顯示故障的部位，并有無源信號輸出。當故障排除后，電路恢復原狀后，又重新投入正常運行狀態。CTB保護器應用于CT二次側的差動繞組、測量繞組、母線保護繞組、備用繞組等。
主要功能
正常工作時，流入保護器的電流不超過0.1mA。不影響CT正常工作。
當CT1與COM兩端電壓超過150V時CTB兩端自動短路保護。
繼電器的接點容量大于5A。所以故障時，能使CT二次側可靠短路。
繼電器接點具有保持功能，按壓“復位”按鈕，才能解除保護。
若是在停電狀態下解除了故障，上電后按復位鍵方可繼續正常工作。
裝置提供了一路繼電器觸點輸出,當任意一路CT開路時,觸點自動閉合，可接各種聲光報警器或提供給綜合保護裝置使信息遠傳。直到故障排除后，不短路保護時觸點才斷開。
技術指標
正常漏電流IL20V：≤1mA
導通電壓UC：150V±10%
導通時間TS：50ms≤Ts≤250ms
遙信繼電器接點容量：AC 220V/5A
保護繼電器接點容量：AC 220V/5A
保護電流：≥5A
工作環境：溫度：-20℃～70℃ 濕度：<95％RH
復位方式：手動按壓“復位”按鈕；上電自動“復位”
抗震性能：10~50~10Hz 2g 3min
抗干擾：4.4KV/M
耐壓：2.5KV AC，漏電流0.5mA，1min
可靠安全性：符合IEC834-1要求
外形尺寸：1繞組48×48×90（mm） 2~12繞組145×90×73（mm）
安裝方式：導軌式安裝（35mm）、螺栓固定式安裝
