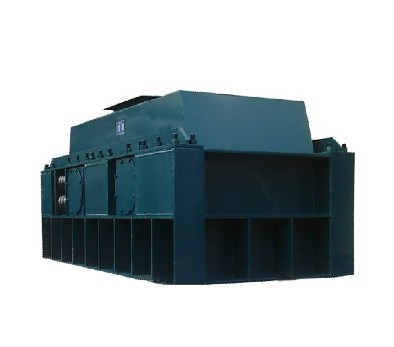

對輥破碎機
（對輥式破碎機、對輥機、雙輥破碎機、雙輥式破碎機、雙輥機）
一、概 述
對輥破碎機適用于抗壓強度小于300Mpa、水分小于35％的硬、中硬、軟物料的中碎和細碎作業。可廣泛用于礦山、熱電、水泥、陶瓷、冶金、化工、建材等行業，本機器具有使用維修費特低、性能可靠、粉塵少、噪音低等特點。
對輥破碎機配置兩個碾輥，根據用戶需要的破碎粒度，輥面分為平輥面和堆焊輥面兩種機型，若物料的硬度超過200Mpa時均可選擇加重機型。
平輥面機型適用于進料粒度小于80mm、成品粒度要求50目-20mm的細碎作業。如利用鵝卵石、建筑垃圾人工制沙；礦業細碎鐵礦石、石英石；陶瓷行業破碎原材料；冶金行業破碎焦炭、生石灰；焦化廠細碎煤粉；化工行業破碎各種原料等；或者與上述類似的破碎場合。
堆焊輥面機型適用于進料粒度小于110mm、成品粒度要求3-30mm的中細碎作業。水泥行業磨機前的預破碎水泥熟料、石灰石及復合材料；水煤漿行業入磨前預破碎煤；鐵礦行業入磨前預破碎鋼渣、鐵礦石、硅礦石；制磚廠破碎各種礦石做免燒磚；熱電廠破碎電煤；或者與上述類似的破碎場合。
二、工作原理
對輥破碎機是利用兩個高強度耐磨合金碾輥，相對旋轉產生的高擠壓力來破碎物料，物料進入兩輥間隙（V型破碎腔）以后，受到兩碾輥相對旋轉的擠壓力和剪切力作用，在擠軋、剪切、和嚙磨下，將物料破碎成需要的粒度然后由輸送設備送出。
三、技術參數
|
序號 |
規格型號 |
進料粒度 |
出料粒度（可調mm） |
生產能力（T/h） |
電機功率（KW） |
電機功率 加重型（KW） |
保護方式 |
傳動 方式 |
|
1 |
2PG0404 |
＜30 |
0.5-30 |
3-30 |
4×2 |
5.5×2 |
彈簧 或 液壓 |
三角帶 或 聯軸器 |
|
2 |
2PG0605 |
＜40 |
0.5-30 |
6-50 |
11×2 |
15×2 | ||
|
3 |
2PG0806 |
＜60 |
0.5-30 |
10-100 |
15×2 |
18.5×2 | ||
|
4 |
2PG1008 |
＜80 |
0.5-30 |
15-130 |
18.5×2 |
22×2 | ||
|
5 |
2PG1208 |
＜90 |
0.5-30 |
30-250 |
22×2 |
30×2 | ||
|
6 |
2PG1212 |
＜90 |
0.5-30 |
40-350 |
37×2 |
45×2 | ||
|
7 |
2PG1612 |
＜110 |
0.5-30 |
60-420 |
45×2 |
75×2 | ||
|
8 |
2PG1616 |
＜110 |
0.5-30 |
75-550 |
75×2 |
90×2 |
友情告知：由于技術不斷升級以上數據僅供參考，以CAD電子版圖紙為準。
