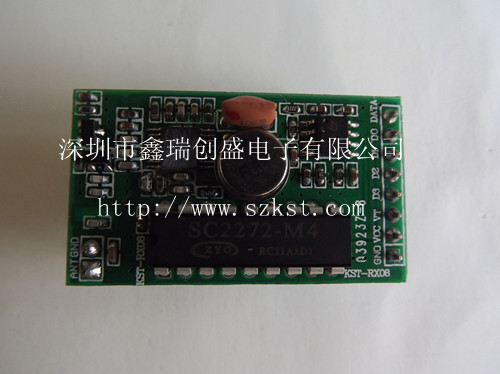

KST-RX08超外差接收模塊產品簡介
KST-RX08是VHF/UHF高頻無線數據傳送高品質超外差接收模塊，采用歐洲名廠最先進的超高頻，低噪聲RF集成電路，有完善的抗靜電保護，可靠性高?？赏ㄟ^(guò)國際認證 FCC，CE各項指標。是滾動碼遙控/電動門控系統/車庫門以及遠距離傳輸?shù)氖走x產品。此接收模塊為超外差工作方式，工作穩定可靠，靈敏度高廣泛應用在各種干擾大、環境惡劣的場合。
適用范圍:
◆車庫門無線控制系統。
◆電動門窗，道閘等。
◆工業控制，通訊安防等領域。
◆低波特率的數據傳輸。
◆GSM/GPS車載系統配套。
技術指標:
◆工作電壓:5.0VDC ±0.5V
◆工作電流:≤8mA(5.0VDC)
◆工作原理:超外差
◆調制方式:OOK/ASK
◆工作頻率:315MHz，433.92MHz, 特殊頻率可定制
特點
◆靈敏度高達-110dbm,接收距離為普通接收板的兩倍以上.
◆有合理的接收帶寬，具有很強的同頻抑制能力，抗干擾能力特強適應各種環境使用。
◆良好的集散輻射抑制能力，易通過各種檢測標準。
◆良好的屏蔽，各種安裝環境對模塊性能影響小, 一致性好。
◆良好的本振輻射抑制能力，可多個模塊 一起工作（單發多收）且不會互相干擾, 不影響接收距離。
◆采用SAW本振,性能穩定，適用溫度范圍廣。
◆適用于250—450MHz各頻點調整容易，供貨周期短。
◆單片機直接接口，容易實現(傳輸速率 最高可達4.8kbps)。
◆加強對手機的抗干擾能力/改善解碼波形。
應用注意
◆VCC供電壓和模塊工作電壓一致，誤差±5%。
◆（1）（2）腳之間就近接一個瓷片0.01uF電容。
◆天線對模塊的接收效果影響很大，最好接1/4波長單振子天線。
◆天線位置對模塊接收效果亦有影響，可以把天線直接焊ANT接口，亦可通過ANT的插針系統連接后再接到天線，安裝時，天線盡可能伸直，遠離屏蔽體，高壓，及干擾源的地方。
電氣參數：
VOD-VSS-5V
|
參 數 |
符號 |
狀 態 |
參 考 值 |
單 位 | ||
|
最小 |
標準 |
最大 | ||||
|
工作頻率 |
Fc |
|
|
433 |
|
MHz |
|
調制方式 |
|
|
ASK |
| ||
|
接收靈敏度 |
|
|
-106 |
-108 |
-110 |
dbm |
|
最大輸入不飽和功率 |
|
50歐姆天線直接輸入BER3/1000，1.2kbps |
|
-10 |
0 |
dbm |
|
接收開啟時間 |
Ton |
|
|
|
10 |
ms |
|
工作電流 |
IRC |
RX-EN=LOW |
|
|
10 |
mA |
|
工作溫度 |
TC |
|
-40 |
|
+85 |
℃ |
|
電壓范圍 |
|
|
4.5 |
5 |
5.5 |
V |
極限額定值表：
|
參數 |
符號 |
數值 |
單位 |
|
直流供電電壓 |
Vcc-Vss |
4.5to5.5 |
V |
|
工件溫度范圍 |
TOPR |
-40to+85 |
度 |
|
儲存溫度范圍 |
TSTG |
-60to+125 |
度 |
腳位說明：
|
腳位 |
名稱 |
功能說明 |
|
1，10 |
GND |
模塊負極接口 |
|
8 |
DATA |
信號輸出 |
|
2 |
VCC |
模塊電源接口 |
|
3 |
VT |
公共端 |
|
4，5，6，7 |
D3-D0 |
數據腳 |
|
9 |
ANT |
天線接入點 |
