單相電流電壓變送器（TE-BS5I /TE-BS4I/TE-BS4U）

產品簡介

　　電測量變送器是一種將被測量參數（如電流、電壓、功率、頻率因數等信號）轉換或隔離的直流電流、直流電壓式數字信號的裝置產品符合國際GB／T13850-1998
　　
　　技術參數指標
　　精度等級 0.5、0.2級
　　顯示四位LED顯示，另加符號位
　　輸入標稱輸入電流AC、DC1A、DC5A、DC20mA；電壓AC、DC100V、DC300V、DC500V、DC75mV
　　
　　過載持續：1.2倍，瞬時：電流10倍（5秒），電壓2倍（10秒）
　　吸收功率電流輸入≤0.3VA；電壓輸入≤0.3VA（100V時），≤0.6VA（300V時），≤1VA（500V時）
　　輸出頻率 50／60±5Hz
　　標稱值 4-20mA、0-20mA，0-5V，0-10V等
　　負載電阻電流輸出時≤600Ω，電壓輸出時≥1000
　　波紋含量＜0.5％峰值
　　
　　響應時間≤400ms
　　電源電壓 AC110／220V±15％、AC、DC85～270V
　　功耗交流電流，電壓類≤3VA，功率類≤4VA
　　絕緣電阻≥100MΩ
　　耐壓強度輸入／輸出／電源之間2.0kV／1min，50Hz
　　溫度系數≤100ppm／℃
　　
　　環境溫度工作：-10～＋55℃存貯：-25～＋70℃
　　濕度≤90％RH，不結露，無腐蝕性氣體場所
　　海拔≤2000m
　　安裝方式 DIN導軌，或用螺釘固定柜體上
　　
　　型號類型標稱輸入標稱輸出可選項
　　TE-BS4I 交流電流變送器 AC1A、5A等 0～20mA、4～20mA、0～5V等 RS485通訊：RS485
　　TE-BS5I 直流電流變送器 DC20mA等

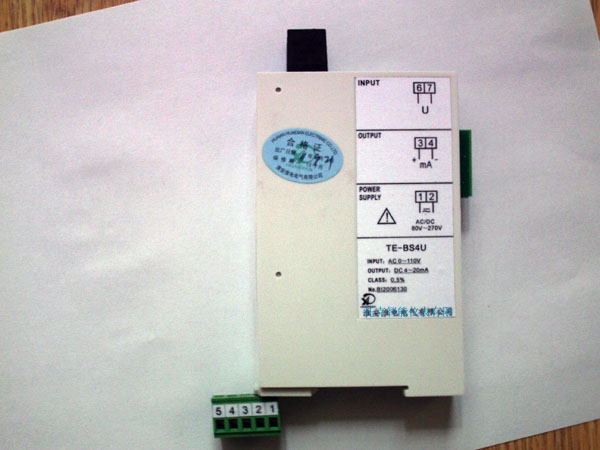

　　TE-BS4U 交流電壓變送器 AC100V、220V、380V等
　　TE-BS5U 直流電壓變送器 DC10V、100V、220V、300V、750V等
　　注：以上接線圖僅供參考，型號內容更改，恕不另行通知！
