國產地下管線探測儀PDER-A1200金屬管線定位儀
一. PDER-A1200產品介紹：
PDER-A1200型地下管線探測儀由一臺發射機和一臺接收機構成，用于地下金屬管線路由的精確定位、深度測量和長距離的追蹤。地下管線探測儀采用了多線圈電磁技術，提高了金屬管線定位定深的精度和目標金屬管線的識別能力，在金屬管線密集復雜的區域也能準確地對目標金屬管線進行追蹤和定位，因而該儀器在電信、網通、移動、聯通、鐵通、電力、自來水、煤氣、物探、石化和市政等行業中得到了廣泛的應用。
PDER-A1200型地下管線探測儀提供多種可選附件，從而增加了它們的用途，擴展了它們的應用范圍。
二. PDER-A1200型地下管線探測儀主要功能和特點
2.1 主要功能
1 測定地下金屬管線的路由
2 測定地下金屬管線的埋深
3 多金屬管線的情況下目標金屬管線的識別（下圖為聽診器和鉗夾用于識別管線）

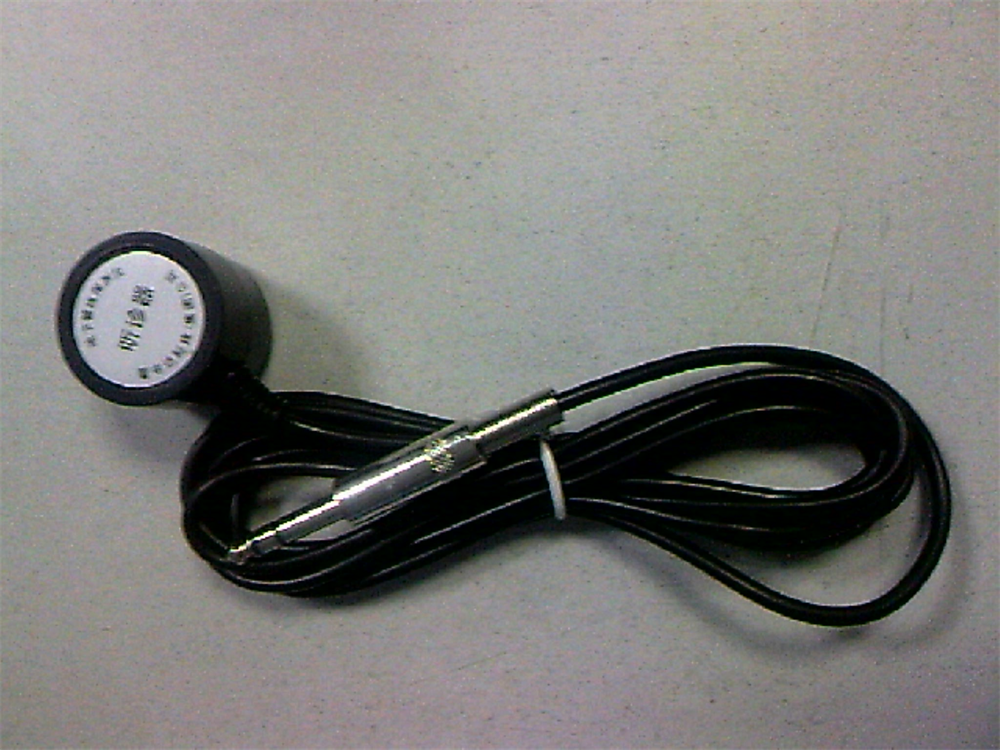

聽診器
鉗夾
國產地下管線探測儀PDER-A1200金屬管線定位儀
2.2 主要特點
1 采用先進的信號處理技術、最新的集成電路元器件以達到優異的測試性能。
2 測量信號的多種發送方式:
（1）注入法：用于有注入點的金屬管線。
（2）鉗夾法：用于被測金屬管線有一段外露，便于鉗夾夾鉗的管線。
3測量頻率為31KHz頻率,接收機還具備對電力線纜50Hz信號的無源定位功能。
4 提高測試效率的不同的定位模式和功能：
（1）峰值模式：通過測量信號的極大值來確定路由的位置。
（2）路由定向：直觀、迅速地指示路由的方向。
（3）電流強度測量（CM）:測量管線上加載的信號電流大小，區別出目標管線 。
（4）電流定向（CD）： 判斷發射的信號在管線中的走向，它的指向和探測人員的手持接收機的方向無關；主動管線和耦合管線的CD方向相反。
（5）聽診器：通過聽診頭從眾多管線中識別出信號所加載的管線。
5 輔助功能：
（1）接收增益自動調節：自動調節接收機的增益以使接收機處于優化狀態，免去了手動調節的繁瑣 。
（2）聲響功能：接收機通過音調變化直觀地反映測量的信號大小。
（4）電池電量檢測：電池電量的實時檢測，當電量低到保護值時會電源指示燈閃爍。
2.3.1發射機
信號頻率：
|
注入法 |
31KHz |
|
鉗夾方式 |
31KHz |
|
輸出電壓 |
0-400Vp-p 根據絕緣情況變化 |
|
輸出波形 |
正弦波 |
|
電 源 |
12VDC 干電池 |
|
最大輸出功率 |
3W |
2.3.2接收機
|
功耗 |
<1.0W |
|
電源 |
8節5號干電池 |
|
最大測試線路埋深 |
4.5米 （正常情況下） |
|
測試線路埋深誤差 |
±0.05h±5cm (h為管線的埋深) |
|
測試線路路由誤差 |
≤5cm |
|
注入法測試金屬管線路由及埋深有效長度 |
不小于10Km（正常情況下） |
|
鉗夾法測試金屬線路路由及埋深有效長度 |
不小于6Km（正常情況下） |
注:正常情況下指所測試的金屬管線在上述測量范圍內沒有絕緣故障及其它干擾。
2.3.3 環境要求
|
工作溫度 |
-20℃~+50℃ |
|
存儲溫度 |
-40℃-70℃ |
|
相對濕度 |
10%~90% |
|
大氣壓力 |
86~106KPa |
|
環境噪聲 |
≤60dB |
2.3.4 物理特性
|
名 稱 |
重量（Kg） |
外形尺寸 |
|
發射機 |
2 |
247*140*103 |
|
接收機 |
3 |
645*262*130 |
|
整機（毛重） |
7 |
790×405×240 |
PDER-A1200管線探測儀配置：
|
序號 |
名稱 |
數量 |
|
1 |
接收機 |
1臺 |
|
2 |
發射機 |
1臺 |
|
3 |
旅行箱 |
1只 |
|
4 |
地針 |
1個 |
|
5 |
信號線 |
1套 |
|
6 |
說明書 |
1本 |
|
7 |
鉗夾 |
選配 |
|
8 |
聽診器 |
選配 |
