| 詳細參數 | |||
|---|---|---|---|
| 品牌 | 瑞典 | 型號 | M01BC200 |
| 電源 | 其他 | 用途 | 適合于惡劣工業環境的設備巡檢儀 |
| 加工定制 | 否 | 外形尺寸 | 其他 |
| 產地 | 國內 | ||

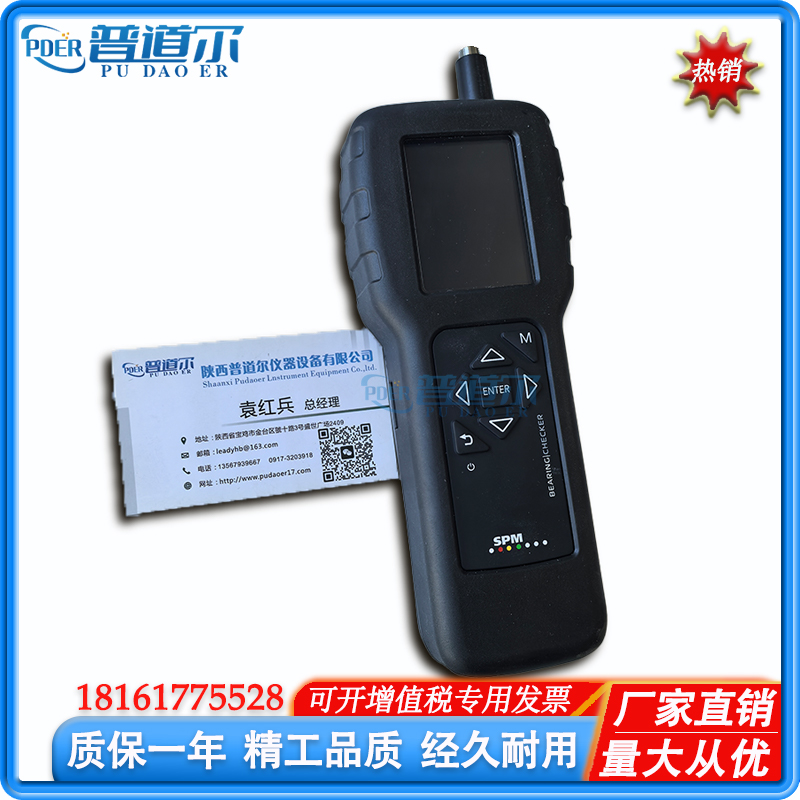

瑞典原裝SPM藍精靈M01BC200軸承檢測儀手持便攜簡易耐用

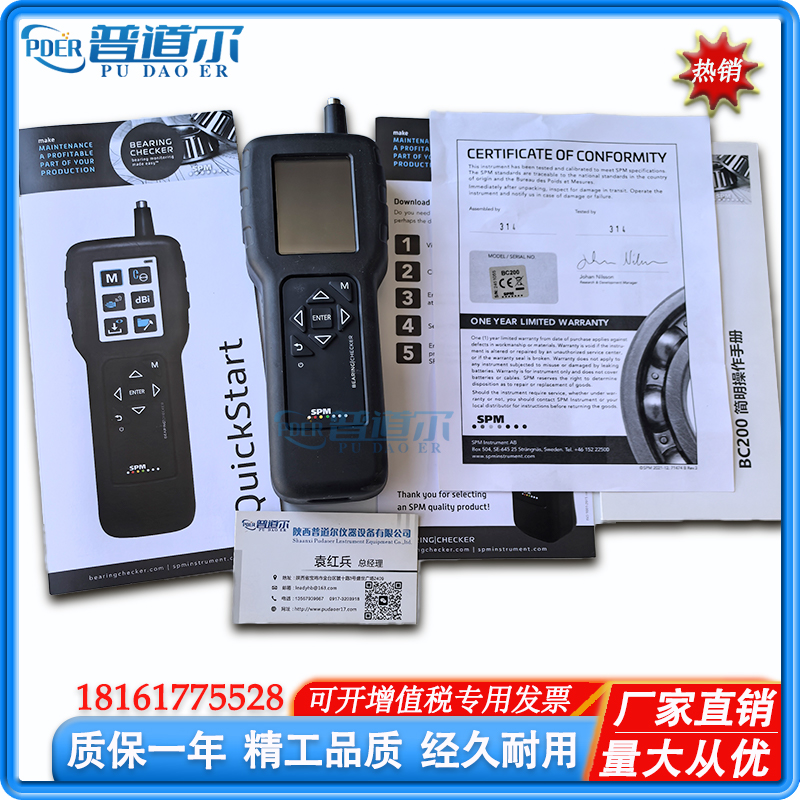

瑞典原裝SPM藍精靈M01BC200軸承檢測儀手持便攜簡易耐用
產品介紹
軸承故障檢測儀技術說明
型號SPM BC200
一. 產品
瑞典SPM公司BC200軸承故障檢測儀功能及技術參數、
1通道振動測量
沖擊脈沖dbm/dbc測試技術
耳機聽診功能
最多紀錄10個數據
彩色顯示屏
LED背光
防護等級IP65
一次充電可連續使用8小時
根據IEC60079-0 墜落1米試驗
二、產品技術說明
SPM軸承故障檢測儀BC200是一款適合于惡劣工業環境的設備巡檢儀，它耐用、技術成熟，為你的狀態監測工作帶來的簡易診斷能力。作為點巡檢人員的狀態監測，BC200是你完美的選擇，因?yàn)樗羌喾N針對不同工況的成熟測量技術于一體的定制功能儀器。

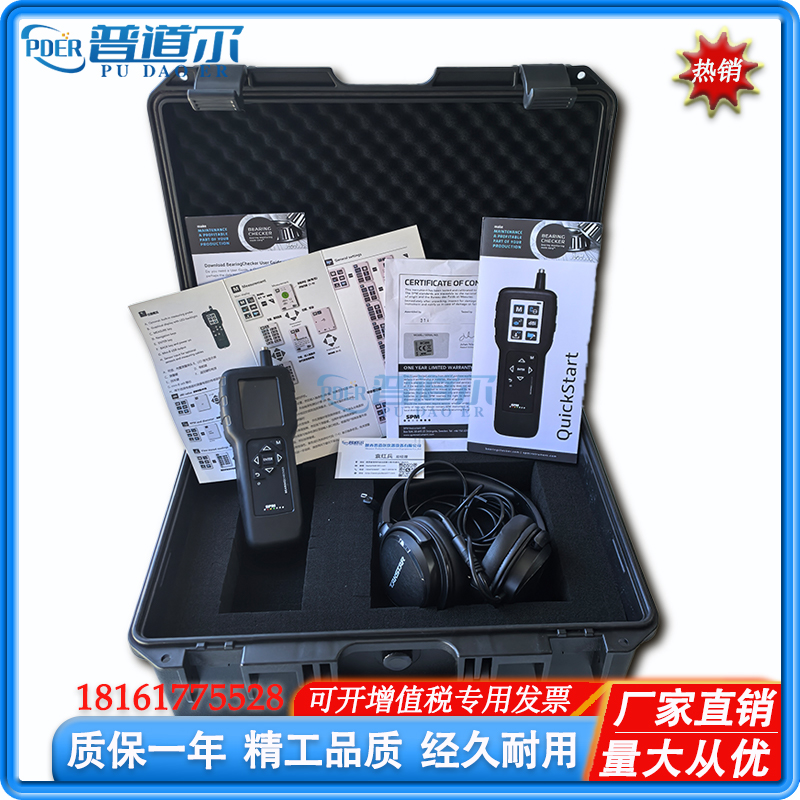

瑞典原裝SPM藍精靈M01BC200軸承檢測儀手持便攜簡易耐用
軸承檢測儀是一種快速、方便預知軸承狀況的便攜式儀器，該儀器由鋰離子電池供電，電池通過微型BUSB通訊輸出充電。該儀器考慮到技術規格僅用于專業的、工業加工和教育用途。電池充電應在在干燥的環境，并且在溫度允許圍內（0°至+45°c），否則會損壞,存放6個月以上時需要先為其充電，否則電池內部無法承受完全放電,必須將儀器送至經認證的spm機構進行儀器檢測和校準，更換失效電池。在測量時，確保不會在可造成傷害的旋轉部件中觸碰到電纜等。為安全起見，測量裝置必須由受過一定培訓的人員操作及保養,測量裝置的維修和保養只能由SPM儀器公司授權的服務技術人員進行,-切勿使用酒精或氨類清潔劑清潔儀器屏幕。

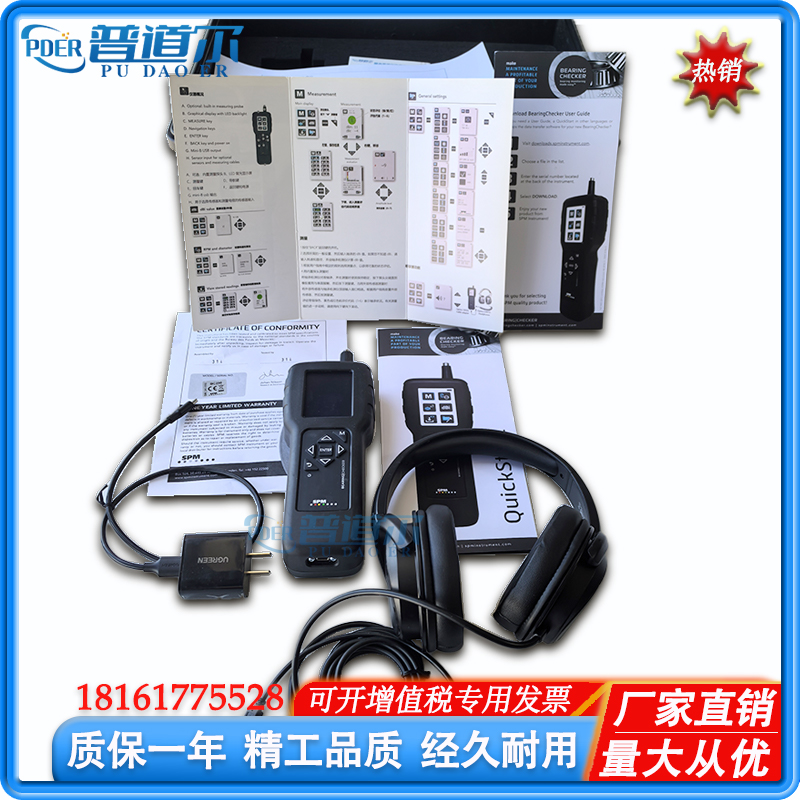

便攜式軸承故障檢測儀BC200瑞典原裝SPM藍精靈M01BC200軸承檢測儀
1、初級性能的振動分析
BC200提供沖擊脈沖測量（無頻譜），即使在信號弱和低能量的情況下,具有卓越的信噪比，當微弱信號混雜在較強的信號之中，也能將其提取并獲得可靠的分析結果。
趨勢分析：
具有各種測量參數的趨勢分析，軸承狀態值HDm/HDc。
2、軸承監測
2.1 加速度包絡分析
可以EU值直接與軸承損傷程度相關，EU就是軸承的損傷程度值，通過趨勢分析可以判斷軸承的好壞程度，但EU值沒有具體的評判標準，因?yàn)镋U值的大小受到一些測量條件的影響，且非同一個傳感器的EU值是不同的。
但這似乎還很難判斷此軸承的損傷程度和潤滑狀況，如果結合HDm/HDc的測量就可以判斷嚴重程度和問題根源。我們測得軸承狀態值HDm/HDc=35/19，由此我們得出結論：①軸承潤滑不好（HDc=19），應加油潤滑，潤滑后HDm值也將下降；②內圈屬早期故障，因?yàn)槿绻麧櫥驢Dc=5（這是正常的潤滑值），那么HDm=21（才進入黃色報警）。當然軸承加油潤滑后EU值也將下降。
耳機聽診
BC200具有聽診和語音記錄功能，耳機用于驗證和跟蹤沖擊脈沖，軸承信號在軸承外殼上，如果你在軸承外殼之外（穿過材料的接口）得到一個更高信號，你很可能是在測量另一個軸承或其他來源的沖擊脈沖。典型的軸承信號是更強的沖擊脈沖，Z好在峰值以下聽到幾個db，隨機間隔出現。
A一個好軸承dbm在綠色區內，dbm和dbc關系密切。
B受損軸承的沖擊脈沖模式包含紅色區域的強脈沖、隨機序列和dbm與dbc之間的較大差異。當你潤滑軸承后值應該下降，但會再次上升。
C干燥的運行軸承有很高的地毯價值非常接近dbm。當你潤滑軸承時，值應該下降并保持低。類似的模式是由泵空化引起的，在這種情況下，泵外殼的讀數比軸承外殼的讀數強，不受潤滑軸承的影響。
D規律模式包含有節奏序的強脈沖爆發，是由故障缺陷等部分引起的。
E有規則的沖擊脈沖是由敲擊閥門、部件松動或規律的負載沖擊引起的。
F沖擊脈沖值的突然下降令人懷疑，檢查你的測量設備，如果讀數正確你可能有一個滑動軸承環。

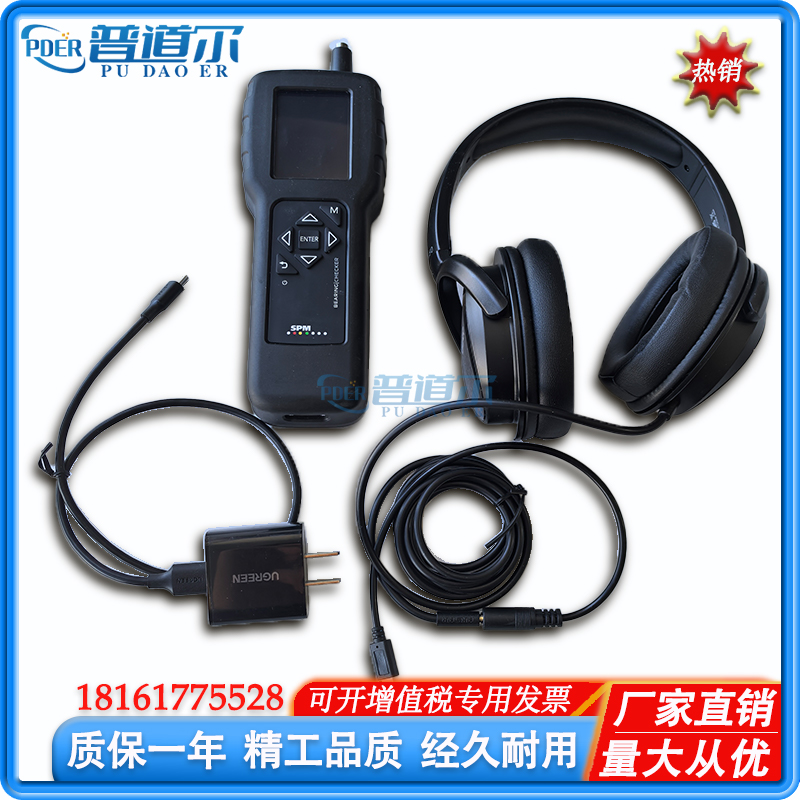

便攜式軸承故障檢測儀BC200瑞典原裝SPM藍精靈M01BC200軸承檢測儀
4、儀器性能參數
尺寸: 200:207x74x41毫米,335克
保護等級：IP65
電源：3.63v鋰離子，微型BUSB充電
電池壽命：>25小時正常使用
充電器，90647：100-240v，50-60hz，6w
充電溫度：0°至+45°C
工作溫度：-10°至+50°C
輸入連接器：Mini coax，用于外部沖擊脈沖傳感器
測量技術：沖擊脈沖技術dbm/dbc
測量范圍----20至100dbsv，
測量精度：+2dbsv
分辨率：大于0.2dB
傳感器類型：外置沖擊脈沖傳感器：tra73（選配）
