| 詳細參數 | |||
|---|---|---|---|
| 品牌 | 其他 | 型號 | HART475 |
| 電源 | 24V | 加工定制 | 是 |
| 外形尺寸 | 其他 | 產地 | 江蘇 |
概述：
本產品適合HART協議的智能變送器以及各類HART標準協議的流量儀表的通信操作，與HART275、 HART375兼容，可通信1151，3051，EJA，ABB及其他HART協議的儀表，完全兼容國產的各種智能壓力變送器以及帶有HART協議的 智能流量儀表。
使用本通信器之前，請仔細閱讀操作手冊，以及發揮產品的性能，使用或維修本產品之 前，請深入掌握相應內容和相關知識。
如果設備需要維修，請與產品代理或廠家聯系。
本設備配備：
手 操 器 ----------------- 1臺
通信電纜 ----------------- 1條
24V電源線---------------- 1條
操作手冊 ----------------- 1本
250歐姆電阻 -------------1只
手操器包----------------- 1個
簡 介
HART475手操器（彩版）適合HART協議的智能變送器以及各類HART標準協議的儀器儀表的通信操作，與HART275、HART375兼容，可通信1151，3051，EJA，ABB及其他HART協議的儀表，完全兼容國產的各種智能壓力變送器以及帶有HART協議的智能儀器儀表。
基本使用
安裝電池組
1.將現場通信器正面朝下放在平穩的表面上。
2.按住電池后蓋開關，將其推向 的一邊打開后蓋開關，將 后蓋揭開裝進電池，當電池裝好后再將后蓋開關推向 的 一邊鎖上開關。（注意在揭開后蓋時從縫隙處輕輕揭開，以 免損壞后蓋）。
啟動和關閉
該通信器使用5節5號干電池，使用前請確保：
1.該通信器沒有損壞；
2.電池組已安裝好；
3.所有螺絲沒有松動；
4.將通信器連接到回路，參見第三節：建立HART回路連接。
啟動通信器

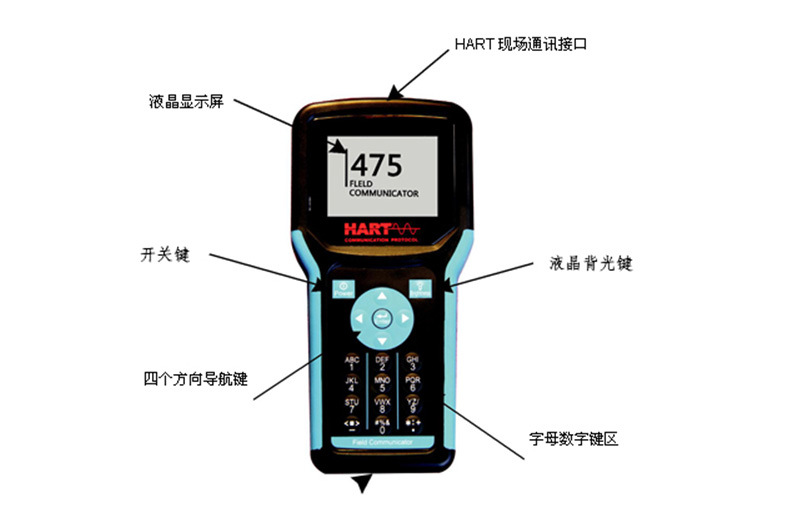

按住開/關鍵，直到液晶屏點亮，表明裝置已經工作。開/關鍵位置可參見圖2-1。
基本性能和功能
在啟動期間，通信器將自動輪詢檢測HART回路設備，如果連接正常將顯示被連接設備工位號及進入主菜單，您可以進一步的操作：
關閉通信器
按住“開關”鍵半秒鐘以上，松開按鍵，關機完成。
鍵區的使用
開關鍵
該鍵 用于現場通信器的啟動或關閉。
箭頭導航鍵
四個箭頭導航鍵可便于您在菜單欄中移動，選擇，進入或退 出。按右箭頭導航鍵??可進入下菜單（同Enter鍵），在操作界面為“確認”鍵功能或數據發送功能，對應屏幕顯示右 側字符所表示的功能。按左箭頭導航鍵??可返回上菜 單，在操作界面為“返回”或“取消”鍵功能，對應屏幕顯示左 側字符所表示的功能。在輸入界面時按下鍵為刪除功能。
回車鍵
即回車鍵，進入所選項的具體菜單、確認當前所選項或 進入修改界面，對應屏幕顯示的中間字符所表示的功能。
字母數字鍵盤
字母數字鍵盤可以輸入字符、數字以及其他符號，例如標點符點等。有字符和數字兩種輸入模式，初始模式為數字輸入模式，當選定菜單需要字符輸入時連續按動該鍵將自動進行符號或數字切換。即可多次快速按下該鍵區按鍵，從而選定相應的字母。
例如，要輸入字母C，可快速按下I鍵3次；
參見圖2-2
圖2-2按鍵功能示例
背光調節鍵
背光調節鍵可用于液晶顯示背光亮度的調節控制，在使用環境光線強時，可使用該功能暗背光亮度，以達到省電的目的。在通信器與設備正在連接時此功能無效。
第三節 電氣連接方式
建立HART回路連接
圖3-1 手操器接線示意圖
圖3-1為手操器接線示意圖（注意負載電阻應不小于250歐姆），如果HART回路中的阻抗小于250歐姆，則需要附加電阻。 打開現場通信器開關，將自動從輪詢號0 ~ 1 5檢測回路的HART設備，回路連接錯誤或設備無法識別時自動進入連接方式 選擇菜單，檢查硬件連接后可重新選擇連接，連接到設備后自動 進入設備類型選擇主菜單。
不同的設備類型進入不同的菜單，以下附件為常用的壓力變 送器菜單樹形圖。
附件1
通用菜單樹：
備注：可以通過移動光條來選擇功能也可以通過快捷鍵完成功能。
附件2
EJA菜單樹：
備注：可以通過移動光條來選擇功能也可以通過快捷鍵完成功能。
1151菜單樹：
備注：可以通過移動光條來選擇功能也可以通過快捷鍵完成功能。
1151菜單樹：
備注：可以通過移動光條來選擇功能也可以通過快捷鍵完成功能。
