| 詳細參數 | |||
|---|---|---|---|
| 品牌 | 共成 | 型號 | GTS |
| 類型 | 振動篩 | 物料運行軌跡 | 圓振篩 |
| 篩網材料 | 金屬絲編織網 | 適用對象 | 泥土 |
| 應用領域 | 化工 | 產品類型 | 全新 |
| 用途 | 工業用 | 加工定制 | 是 |
| 電機功率 | 1.5-3kw | 篩網規格 | 2-325mm |
| 篩孔尺寸 | 10-200目 | 篩面層數 | 1-2 |
| 進料粒度 | 10-20 | 生產能力 | 3-10 |
| 有效篩選面積 | 1000-4500 | 外形尺寸 | 1100-5200 |
| 重量 | 1500kg | 產地 | 河南省新鄉市 |
復合肥滾筒篩 篩分設備滾筒篩是沙場、垃圾分選、等廣泛使用的一種滾筒式振動篩，產量大、篩分精度高等
是zui早的一種篩分設備，具有結構簡單，全封閉設計，大型化生產的特點，然而我們都知道滾筒篩的電機使用的是普通電機與減速機相結合的驅動方式。因此說滾筒篩是一種非振動式篩分設備。滾筒篩的分類方式有多種，主要如下：
1. 根據有或無軸結構，可以分為有軸滾筒篩與無軸滾筒篩之分。其中有軸的滾筒篩可以篩分顆粒狀，粉體，板結塊的物料;而無軸滾筒篩則多使用對易纏繞，體積較大，有大的沖擊量的物料的篩分與篩選。
2.根據滾筒篩的外形結構，可以分為封閉式滾筒篩與敞開式(籠式滾筒篩)。滾筒篩在石料生產線上的應用比較常見，使用封閉式的滾筒篩可以保護周圍環境的干凈，同時也可以保護篩分的物料不受外界環境的影響。
1、篩孔不易堵塞。
2、運行平穩，噪聲較低。
3、結構簡單，維修方便。
4、篩分筒可封閉，易于密閉收塵。
5、整機可靠性高，一次性投資較少。
6、采用特質篩網，篩分效率高，使用壽命長。
1、石料場中用于大小石子分級以及分離出泥土和石粉。
2、沙石場中用于沙石分離。
3、煤炭行業用于塊煤與煤粉分離以及洗煤(洗煤機械的組成部分)。
4、化工行業、選礦行業用于大小塊狀物分級及分離粉狀物質。

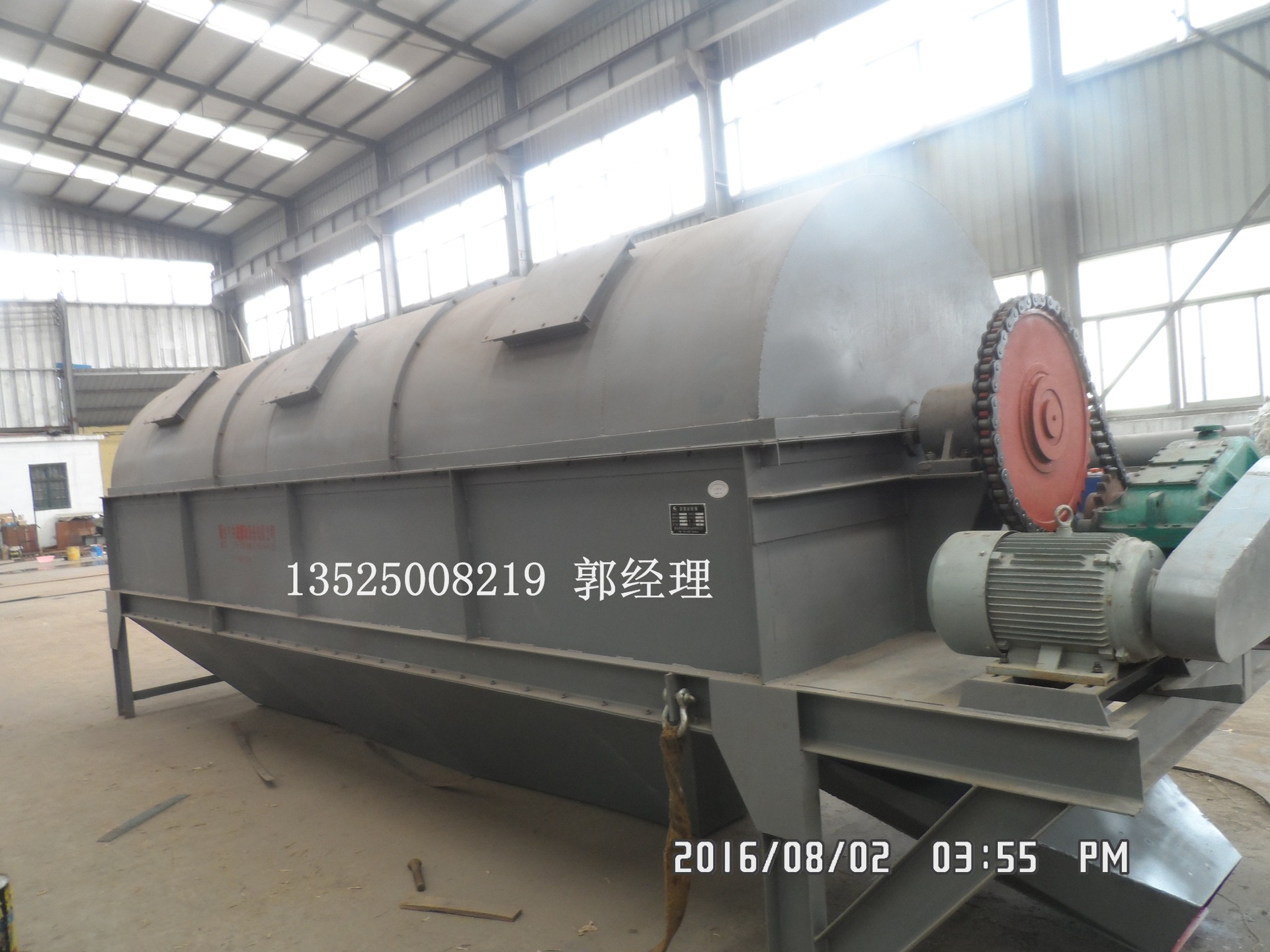

GTS滾筒篩篩分是破碎的石料進入滾筒后， 靠滾筒旋轉的離心力及跳汰作用來篩分物料。通過不同網目的篩網逐一篩出。不同規格的石料篩出后經漏斗落入皮帶機送至成品料場。一方面隨著滾筒轉動而被篩選，靠滾筒旋轉的離心力及跳汰作用來篩分物料。一方面粒度大的石料沿著滾筒的斜度向前流動，通過不同網目的的篩網逐漸被篩出。不大的石料篩出后落入各自的漏斗，然后由人工運出或自流送往成品堆.滾筒篩由六角形滾筒、機架、漏斗、減速器、電動機五個部分成，根據實際生產需要可以進行各種安置方案設計。
主要技術參數：
|
滾筒篩型號 |
小時處理量（m3/h） |
外篩直徑 |
長度 |
功率（KW） |
外形尺寸 |
|
GTS1230 |
20-50 |
Φ1200 |
3000 |
3 |
3580×1590×1675 |
|
GTS1530 |
40-80 |
Φ1500 |
3000 |
5.5 |
3980×1790×1975 |
|
GTS1830 |
80-150 |
Φ1800 |
3000 |
7.5 |
4150×1870×2240 |
|
GTS2030 |
130-200 |
Φ2000 |
3000 |
11 |
4230×1950×2950 |
注：
1、外型尺寸是按筒體zui長計；
2、處理量是按zui大孔徑計算；
3、傾斜角度和每節長度視物料不同而不同；
3、質量按筒體zui長且使用編織網時計；
4、物料zui大塊所占比例不超過10%。
